滚筒洗衣机拆卸图解
1、控制面板拆卸

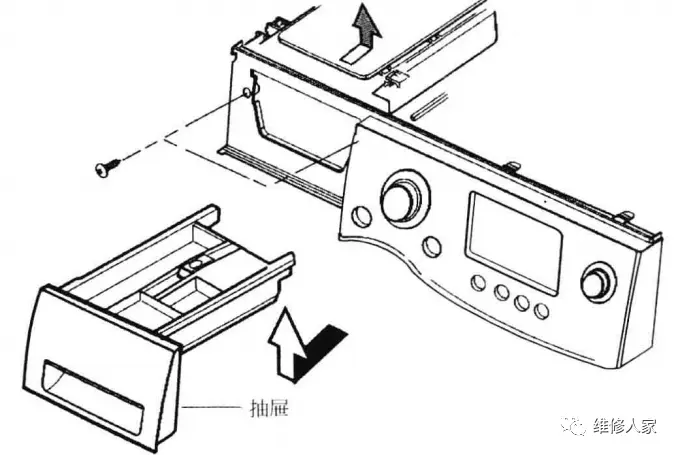

拧开上部金属板上的螺钉，将金属板上部往后拉，然后沿箭头方向往上拉，再拆下盖子，拉出抽屉并拧开2个螺钉，拉住控制板的边向上提，将其拉出。最后拧开2个螺钉，推开下面的卡子之后推出控制面板(如下图所示)。

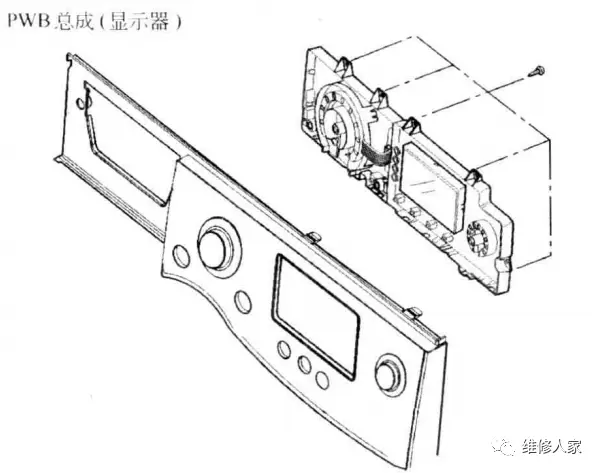

2、PWB总成(显示器)拆卸
断开PWB总成(显示器)，拧开PWB绝缘体上的7个螺钉，并从PWB绝缘体上拆下PWB总成(显示器)(如图所示)。

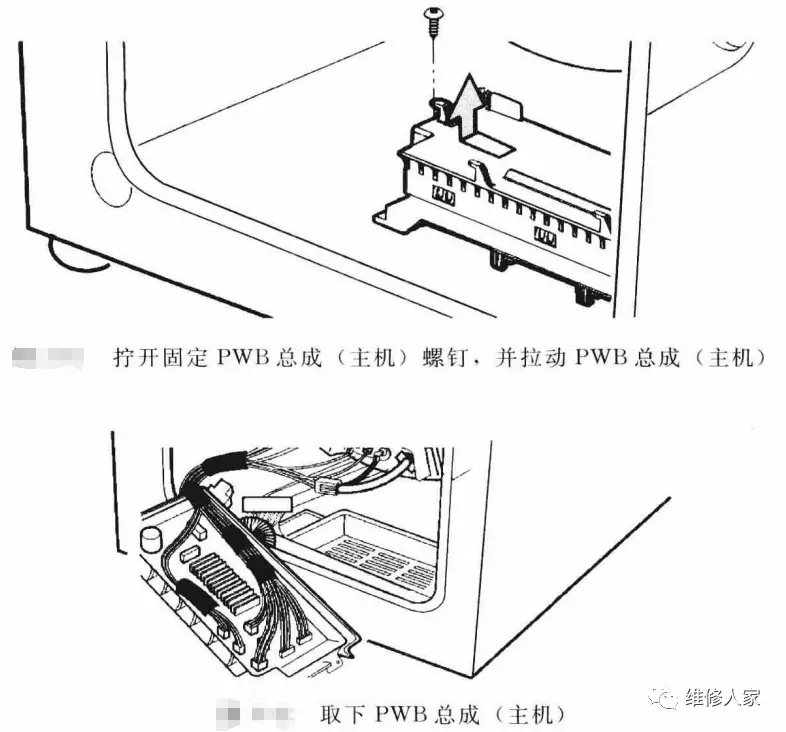

3、PWB总成(主机)拆卸
移开后盖，拧开1个螺钉，沿箭头方向拉动PWB总成(主机)。再拧开2个螺钉，断开接头，取下PWB总成(主机)(如图所示)。

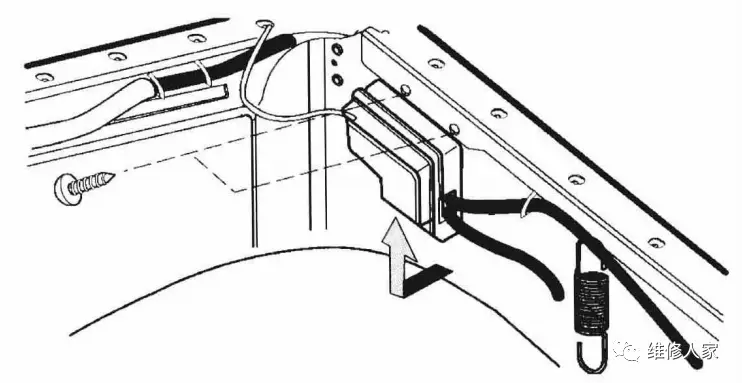

4、PWB总成(电源)拆卸
拆下金属板上部，推出卡子，移开PWB总成(电源)的盖子，将接头从PWB断开，打开2个螺钉(如图所示)即可。
5、分配器拆卸
拆下金属板上部，沿箭头方向拉出抽屉，打开2个螺钉，拆开管夹和软管后，拆下衣缸上的通风风箱。

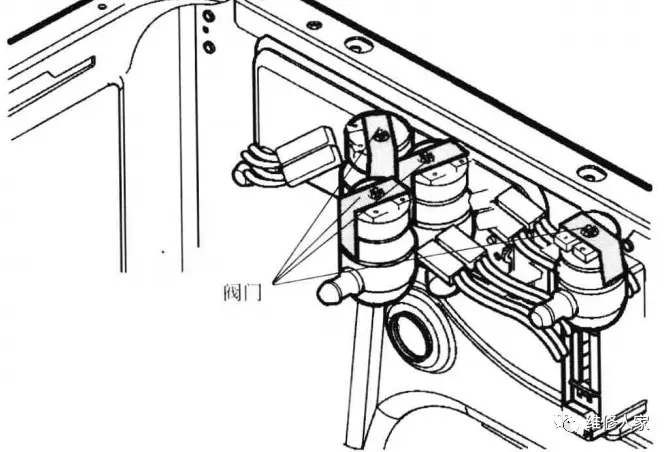

6、进水阀门拆卸
断开电线接头，拧开阀门固定器的2个螺钉后，拆下进水阀门即可。
7、机门拆卸
将门全部打开，拆除铰链上的3个螺钉(如图所示)，用手托住机箱内盖内部的托架，再取下机门即可。
8、机箱盖子拆卸

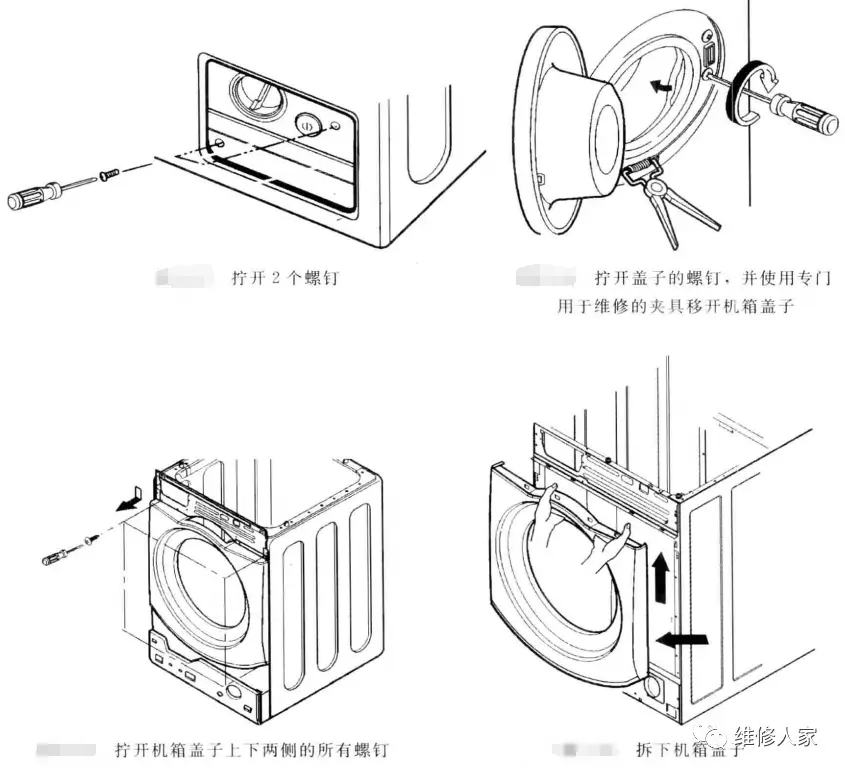

拆下金属板上部，抽出抽屉并拧开2个螺钉，抓住控制面板的侧边向上将其取出。再拧开2个螺钉，推开卡子即可推出控制面板。拧开下面盖子的螺钉，使用专门用于维修的夹具移开机箱盖子，并松开垫圈，拧开2个螺钉，拧开机箱盖子上下两侧的所有螺钉，最后提起并分离机箱盖子(如图所示)即可。
9、门锁开关拆卸
移开机箱盖夹，并松开垫圈，拧开2个螺钉，将门锁开关从电线接头和传动带上断开即可。
10、蒸汽发生器拆卸

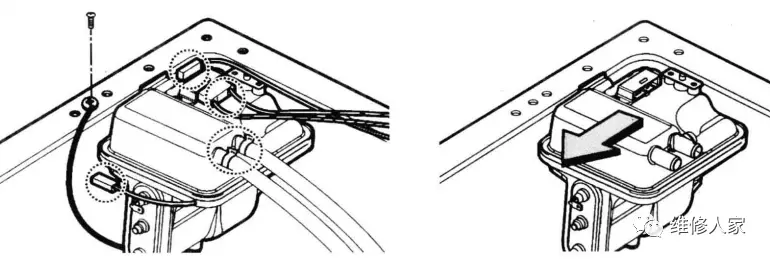

取出与蒸汽发生器相连接的外壳，拆除接头、软管及接地螺钉(如图3-52所示)，拧出蒸汽发生器的螺钉，即可取下蒸汽发生器(如图所示)。
11、转子拆卸
移开后盖，拧开转子螺栓，即可拉出转子。
12、定子拆卸
拧开定子上的6个螺栓，断开两个接头，即可拆下定子。
13、减振器拆卸
拆除位于衣缸的铰链挡板，按住尖端的摁扣拉出位于底座的铰链制动器，沿箭头方向拉出位于底座的铰链，即可拆下减振器。
14、水泵拆卸
依次拆开水泵出水管、衣缸水泵风箱、管帽，再断开电线，打开机箱的3个螺钉，沿着箭头方向即可拆下水泵。

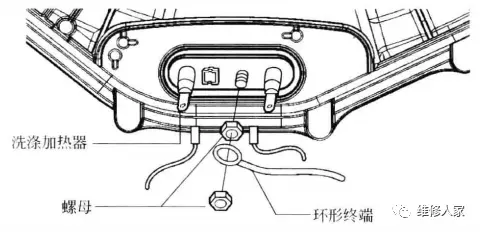

15、洗涤加热器拆卸
拧开螺母，拉出洗涤加热器即可。
16、洗衣机拆卸注意事项
(1)移动机体或躺倒机体进行作业时，防水底板或聚乙烯底座的存水部位，以及内部管道等处会溢出剩水。
(2)在移动机体时请不要倾斜。当需要倾斜机体时，应先施行脱水运转。取出线屑过滤网，把机体向前方倾斜彻底排出剩水。此外，当拆卸部件时，为安全起见请确认部件内部是否留有剩水。
(3)把机体躺倒进行作业时，请平稳地向后倾倒(如向其他方向倾倒，会导致损坏内部部件，引起漏水)。
(4)当拆卸循环泵组件、风扇电动机时，需要用短十字形改锥(全长75mm以下)，请事前准备。
(5)导线之间的接线，尽可能用规定的压接端子，用适当的工具压接牢固，并用绝缘胶带充分绝缘。且导线不能碰到传动带、散热传动轮、吊杆等可动部分以及锐角部位和高温部位(电动机)，应按原状态接线及固定(如不保持原状，将引起异常声或漏水)。
滚筒洗衣机拆卸图解方法
滚筒洗衣机拆卸图解方法如下：
操作材料：一把十字改刀、一把长的刷刷子、洗衣机清洗药水和丁字杆套筒。
操作工具：海尔自动洗衣机。
具体操作方法/步骤如下：
1、首先用十字改刀将洗衣机上面的螺丝取下。

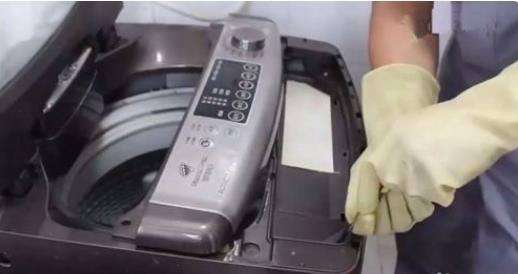

2、将洗衣机控制面板拿下后，里面有几颗螺丝，用十字改刀取下。

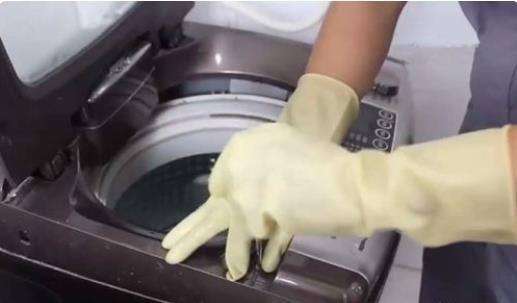

3、取下整体塑料盖板，将里的赃物清洁。

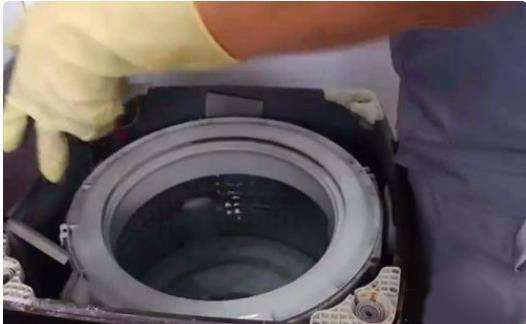

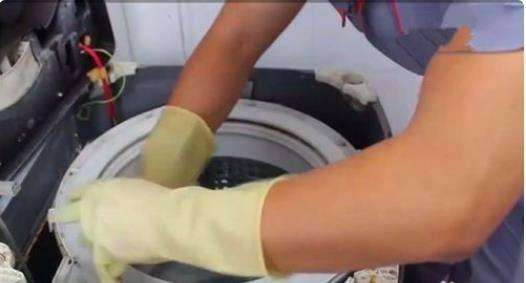

4、将滚筒上面的密封圆形塑料挡圈取下，用一把长长的刷子清洁滚筒壁面，慢慢刷洗将脏污刷出来。

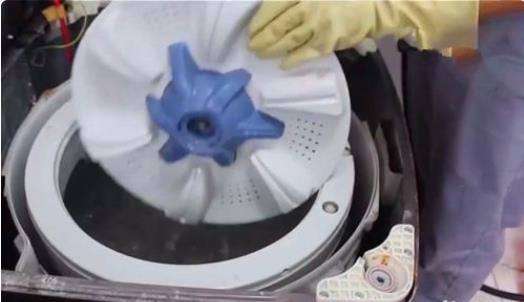

5、最后用10套筒丁字杆取下滚筒底部圆盘紧固螺丝，拿出圆盘即可。
